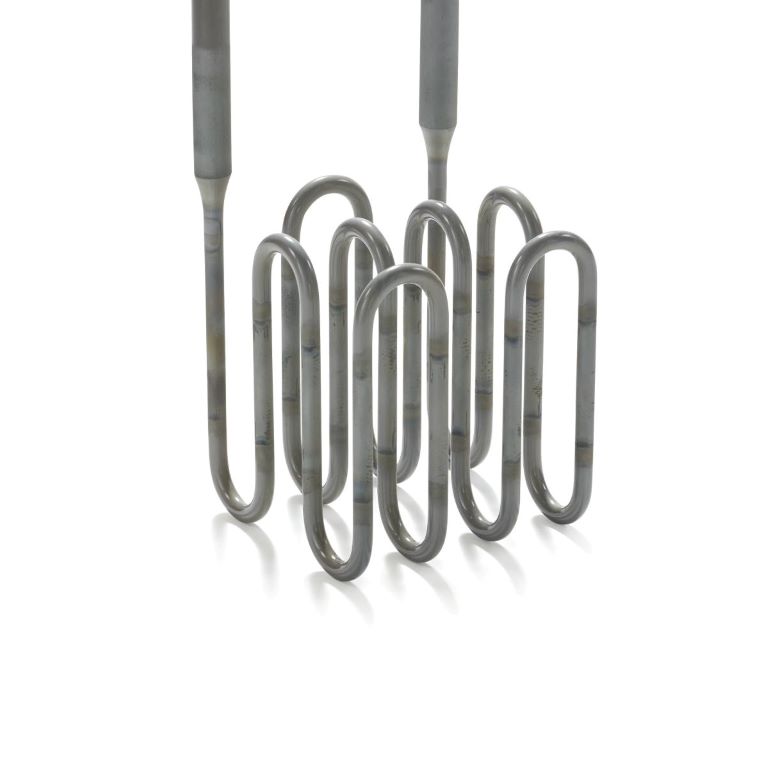

Dimensioni e forme del Kanthal® Super
Gli elementi riscaldanti Kanthal® Super MoSi2 sono disponibili diritti o piegati, in una vasta gamma di forme e dimensioni. Il design più comunemente utilizzato è un elemento a forma di "U" a due gambi. La zona calda è saldata ai terminali i quali hanno un diametro doppio rispetto ad essa L'elemento a due gambi può essere piegato a 45° o 90° nella zona calda o nei terminali.
Forniamo inoltre elementi speciali progettati in base alle esigenze del cliente.
Informazioni
Terminali diritti
Elemento piegato a 90° ai terminali
Elemento piegato a 90°
Elemento piegato a 45° ai terminali
Elemento a quattro gambi per uso orizzontale
Dimensioni standard
Nella tabella sono riportate le dimensioni standard degli elementi riscaldanti Kanthal® Super MoSi2.
| Dimensione elemento Diametro zona calda/diametro terminale |
|||||
|---|---|---|---|---|---|
| Grado | 3/6 | 4/9 | 6/12 | 9/18 | 12/24 |
| Kanthal Super 1700 |  |
|
 |
|
|
| Kanthal Super 1800 | |
|
|
|
|
| Kanthal Super 1900 | |
|
|
* |
|
| Kanthal Super RA | |
|
|
|
|
| Kanthal Super ER | |
|
|
|
|
| Kanthal Super HT | |
|
|
|
|
| Kanthal Super NC | |
|
|
|
|
*9/12/18
Forme degli elementi
Gli elementi riscaldanti Kanthal Super MoSi2 possono essere forniti in forme diverse. Di seguito sono riportati esempi di alcune forme standard. Altre forme sono disponibili su richiesta.
| Dimensione elemento d/c |
a* mm (inch) |
f mm (inch) |
k90° mm (inch) |
k45° mm (inch) |
m mm (inch) |
n* mm (inch) |
|---|---|---|---|---|---|---|
| 3/6 | 25 (1.0) | 25 (1.0) | 19 (0.75) | 9 (0.35) | 30 (1.18) | 42 (1.65) |
| 4/9 | 25 (1.0) | 25 (1.0) | 19 (0.75) | 9 (0.35) | 35 (1.38) | 47 (1.85) |
| 6/12 | 50 (1.97) | 45 (1.8) | 47 (1.85) | 24 (0.94) | 60 (2.36) | 90 (3.55) |
| 9/18 | 60 (2.36) | 75 (3.0) | 71 (2.8) | 35 (1.38) | 90 (3.71) | 135 (5.31) |
| 12/24 | 80 (3.15) | 100 (4.0) |
*Valore standard
